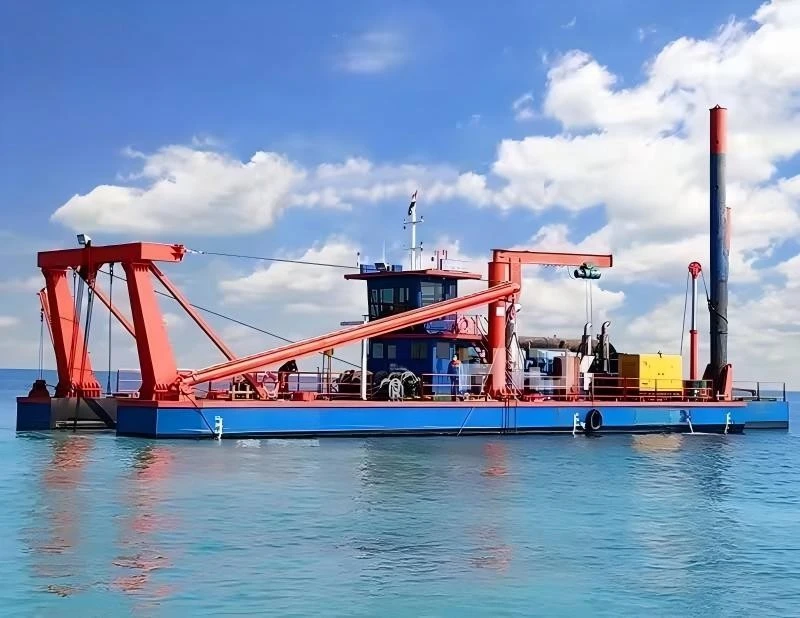

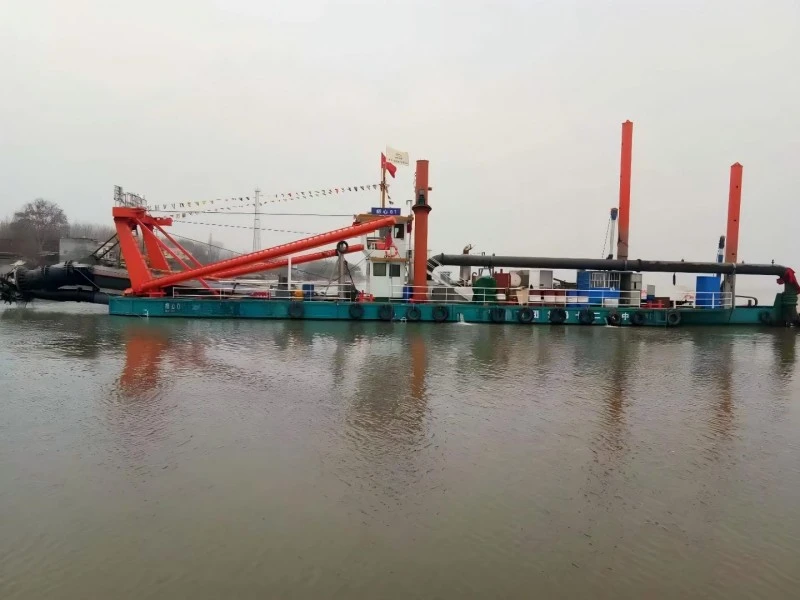

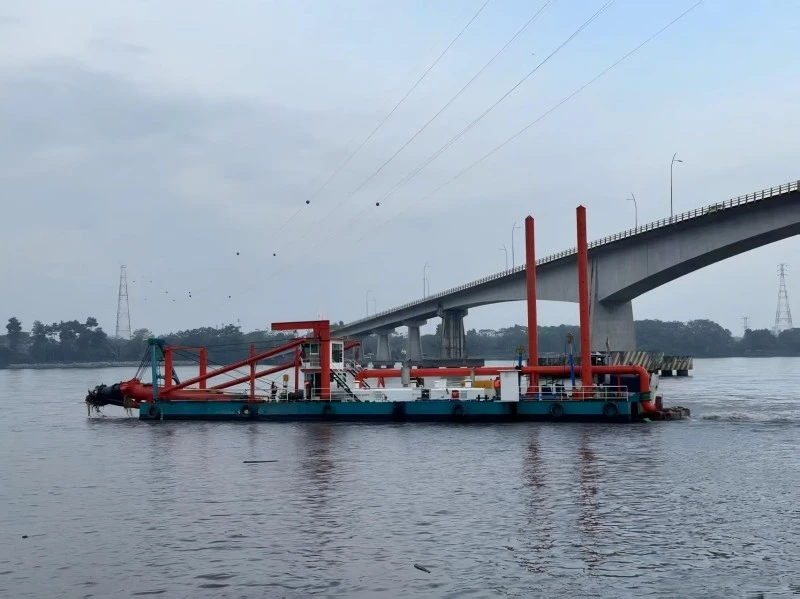

Draga de succión con cortador hidráulico

Qingzhou Mingxu Supply Chain Co., Ltd. suministra dragas de succión con cortador hidráulico para dragado continuo y eliminación de sedimentos en ríos, lagos, embalses, puertos y zonas costeras. El equipo combina un cabezal de corte hidráulico, una tubería de succión, una bomba de dragado y un sistema de descarga en un solo recipiente, lo que permite aflojar, aspirar y transportar el material submarino a un lugar designado.

La draga está configurada para funcionar las 24 horas y se puede adaptar a diferentes profundidades de dragado, tipos de sedimentos y distancias de descarga. La personalización está disponible según la profundidad del agua, las condiciones del suelo y la longitud requerida del transporte de lodo. El buque es adecuado para proyectos de conservación de agua, mantenimiento de vías navegables y trabajos de recuperación de tierras.

Principio de funcionamiento

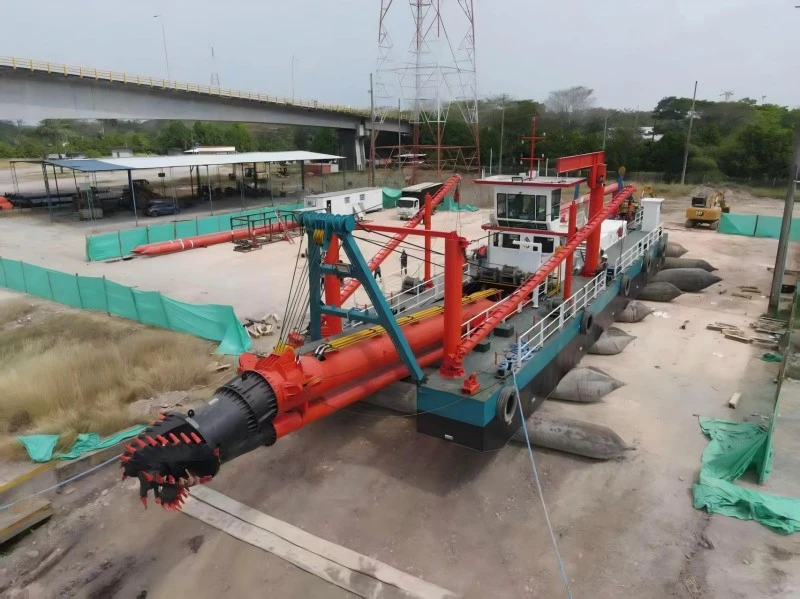

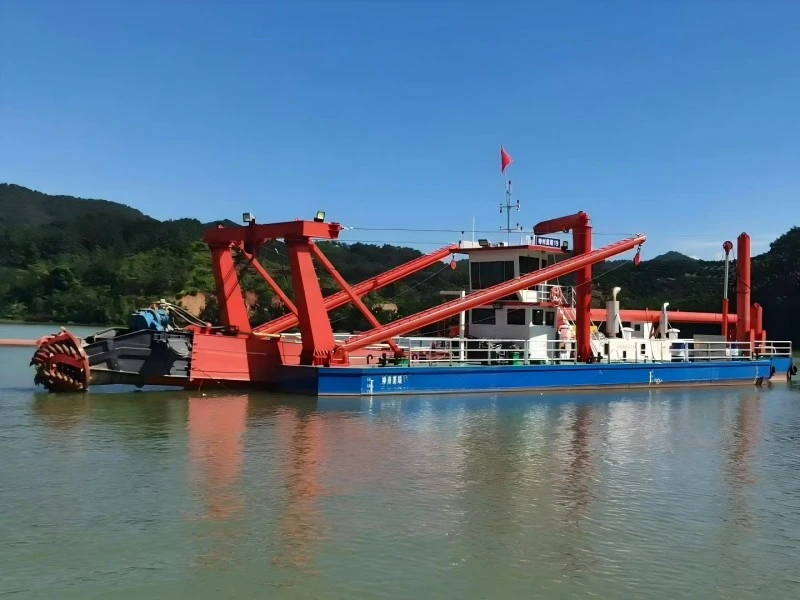

1. Excavación del cabezal de corte: un cabezal de corte giratorio montado en la proa es impulsado por el sistema hidráulico. Corta y agita los depósitos submarinos como lodos, arena y grava, convirtiéndolos en una lechada suelta.

2. Succión y descarga de lodo: la bomba de dragado crea una presión negativa en la tubería de succión, aspirando el lodo hacia el recipiente. Luego, la lechada se presuriza y se envía a través de la tubería de descarga a un área de almacenamiento, sitio de recuperación u otro lugar designado.

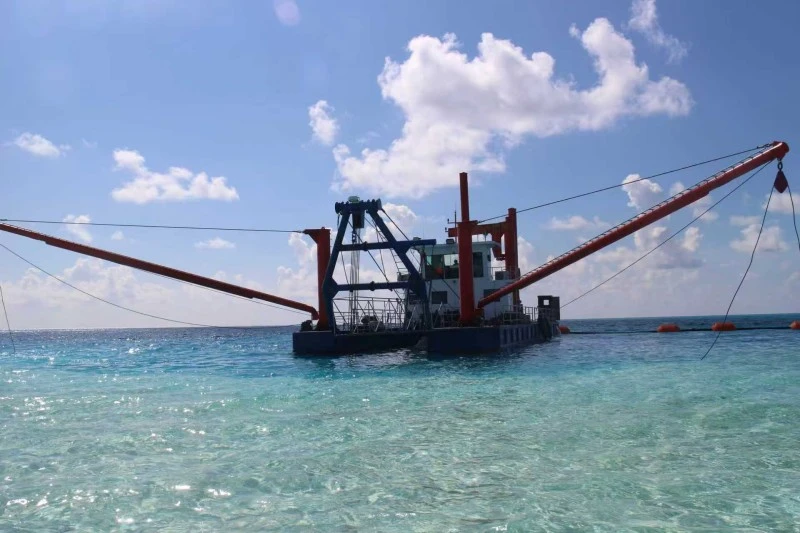

3. Ciclo continuo: la máquina realiza excavación, succión y descarga en un circuito repetitivo, lo que permite un funcionamiento las 24 horas del día para proyectos de dragado de mediana y gran escala.

Procedimiento operativo

1. Inspección previa a la operación: verifique la estructura del casco, el sistema hidráulico, el conjunto del cortador, la bomba de lodo, las tuberías y los controles eléctricos. Verifique los niveles de aceite hidráulico, aceite de motor y agua de refrigeración. Inspeccionar los sellos y sujetadores de tuberías. Confirme que el área de trabajo esté despejada y que la embarcación esté firmemente anclada.

2. Marcha de prueba sin carga: Arranque el equipo sin carga. Pruebe los controles hidráulicos, la rotación del cortador y el funcionamiento de la bomba de lodo. Escuche si hay ruidos o vibraciones anormales y verifique si hay fugas. Comience el dragado formal sólo después de que se confirme la operación estable.

3. Posicionamiento y corte: Ajustar la posición del casco y los puntos de anclaje. Baje el cabezal cortador hasta la capa de sedimento. El cortador hidráulico gira a baja velocidad para aflojar el lodo, la arena y la grava, formando una lechada uniforme. La velocidad de corte y el rango de trabajo se pueden ajustar según la profundidad del agua y las condiciones del suelo.

4. Transporte de lodo: La bomba de lodo aspira la mezcla hacia la tubería y la presuriza para su entrega a larga distancia. Monitoree la presión de la tubería y el flujo de lodo continuamente para evitar bloqueos, succión vacía o sobrecarga.

5. Apagado y limpieza: Después del trabajo, levante el cabezal cortador fuera del agua. Enjuague la tubería de lodo con agua limpia para eliminar el material restante y evitar obstrucciones. Apague los sistemas hidráulico y de potencia en el orden correcto, luego limpie, lubrique y registre el estado de la máquina.

Características clave

1. Funcionamiento continuo integrado. La máquina combina corte, succión, transporte y descarga en una sola unidad, soportando un trabajo continuo sin paradas frecuentes. Esto ayuda a mantener una producción constante y es adecuado para proyectos de larga duración.

2. Control hidráulico automatizado. Una transmisión hidráulica completa y un sistema de control eléctrico permiten ajustar la velocidad del cortador, el giro del casco y el flujo de lodo desde la cabina de control. La automatización reduce la necesidad de intervención manual y reduce la posibilidad de errores operativos.

3. Adaptabilidad a diversas condiciones. La draga trabaja en ríos, lagos, embalses, puertos, vías fluviales y áreas de recuperación de llanuras de marea. Maneja mezclas de lodos, arena y grava tanto en aguas poco profundas como profundas.

Gama de modelos y selección

Al seleccionar una draga de succión con cortador, se deben considerar varios factores específicos del sitio: tipo y dureza del sedimento, profundidad de dragado requerida, distancia de descarga y suministro de energía disponible. Para un alto contenido de arcilla, se recomienda un cabezal de corte con un torque mayor. Para distancias de descarga largas, puede ser necesaria una bomba con altura suficiente o estaciones de refuerzo intermedias. Nuestros ingenieros pueden proporcionar sugerencias de configuración basadas en una descripción simple de las condiciones del proyecto.

Diseño de embarcaciones personalizado

La draga se puede diseñar según parámetros específicos del proyecto. El proceso de diseño comienza con los datos del sitio del cliente: profundidad del agua, perfil del suelo, tasa de producción requerida y distancia de descarga. Con base en estos insumos se determinan los siguientes elementos:

1. Selección de bomba y potencia: El tamaño de la bomba de dragado y el motor o la potencia del motor se adaptan al flujo y altura de lodo requeridos. Para bombeo de gran cantidad de sedimentos o de larga distancia, se puede especificar una bomba más grande y estaciones de refuerzo adicionales.

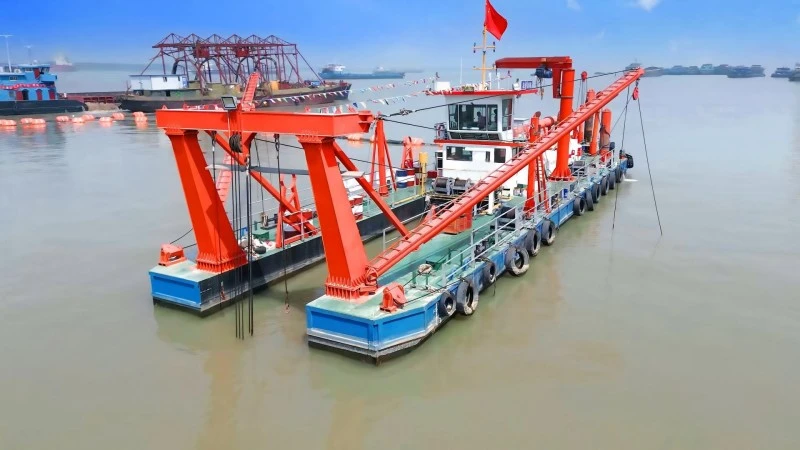

2. Configuración del casco: las dimensiones del casco, la disposición de los pontones y el calado se ajustan a la profundidad del agua de trabajo y las limitaciones de transporte. La opción de casco dividido está disponible para envíos en contenedores a ubicaciones remotas.

3. Tipo de cabezal cortador: El diámetro del cabezal cortador y la configuración de los dientes se seleccionan según la dureza del suelo. Para sedimentos rocosos o compactados, se recomienda un cortador de alta resistencia con dientes reemplazables; para barro blando, una cortadora estándar es suficiente.

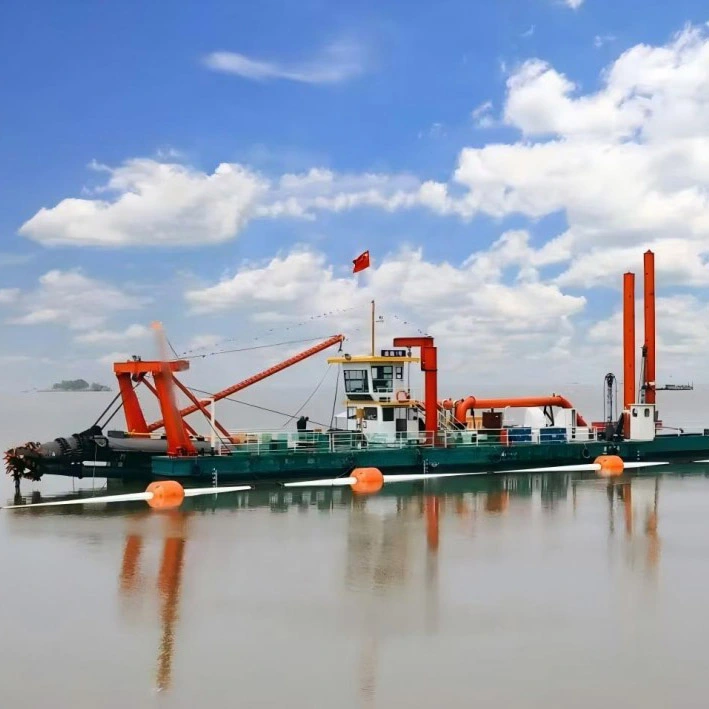

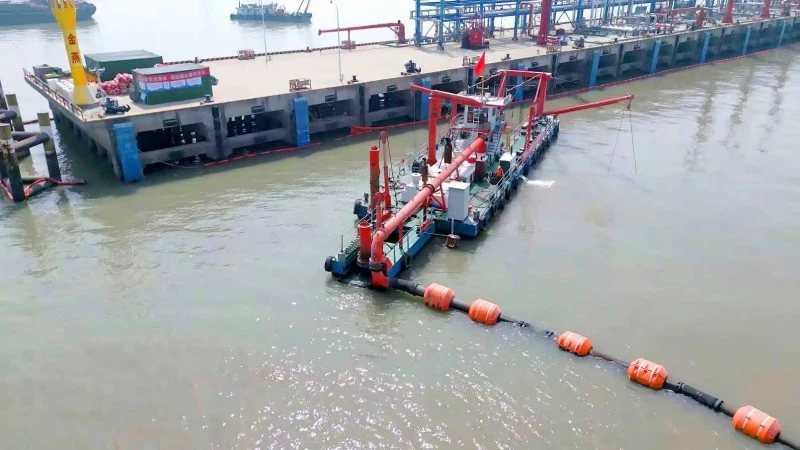

4. Diseño de la tubería de descarga: el diámetro de la tubería y el espesor de la pared se calculan en función del caudal y la distancia requeridos. Se pueden integrar estaciones de bombeo de refuerzo para líneas de descarga extralargas, y hay opciones de tuberías flotantes o sumergidas disponibles según el diseño del sitio.

La configuración final se documenta en una propuesta técnica con planos de distribución y especificaciones de equipo, lo que permite al cliente revisar el diseño antes de la producción.

Soporte Postventa y Repuestos

Toda la máquina está cubierta por 12 meses o 1.000 horas de trabajo, lo que ocurra primero. No se incluyen piezas de desgaste ni daños causados ​​por errores humanos. Se pueden suministrar piezas de repuesto; Los costos de flete y la mano de obra de instalación son responsabilidad del cliente.

Para proyectos en el extranjero, se puede organizar asistencia para la puesta en marcha. Nuestros ingenieros pueden viajar al sitio para supervisar el ensamblaje, probar las funciones hidráulicas y de dragado y capacitar a los operadores locales sobre los procedimientos de arranque, parada y mantenimiento diario. También está disponible soporte remoto mediante videollamada o documentación técnica para ajustes menores.

Las piezas de repuesto para artículos de desgaste común, como dientes de cortador, revestimientos de tuberías de succión, impulsores de bombas y codos de tuberías, se mantienen en stock para pedidos de exportación. Se proporciona una lista de repuestos recomendada con cada embarcación según las condiciones operativas esperadas y la duración del proyecto. Para proyectos a largo plazo, se puede discutir un acuerdo de stock en consignación para reducir el tiempo de inactividad.

Aplicaciones típicas

1. Regulación de la conservación del agua en zonas urbanas y rurales: desazolve y ampliación de ríos, dragado para el control de inundaciones, limpieza de zanjas y tratamiento de sedimentos de olor negro para mejorar la capacidad de descarga de inundaciones.

2. Dragado ambiental de lagos y embalses: eliminación de sedimentos de lagos paisajísticos, limo de embalses de agua potable y lodo de fondo eutrófico para ayudar a restaurar la ecología del agua.

3. Mantenimiento de puertos y vías navegables: profundización de vías navegables interiores, dragado de atracaderos y mantenimiento regular de canales costeros para mantener la profundidad de navegación.

4. Renovación de estanques de acuicultura: limpieza de sedimentos de estanques de peces y excavación de expansión para mejorar la calidad del agua de cría.

Preguntas frecuentes

P1: ¿Cómo elijo el tamaño de entrada de bomba adecuado para mi proyecto?
R1: La selección depende principalmente de la profundidad del dragado, el tipo de sedimento y el rendimiento requerido. Los modelos pequeños de 6 a 8 pulgadas generalmente son adecuados para ríos y estanques poco profundos. Los modelos medianos de 10 a 12 pulgadas funcionan bien para lagos y embalses. Los modelos grandes de 14 a 16 pulgadas se utilizan para vías navegables profundas y recuperación de tierras. Proporcionar muestras de sedimentos y dimensiones del proyecto puede ayudar a confirmar la configuración más adecuada.

P2: ¿Hay disponible soporte de instalación y puesta en marcha in situ?
R2: Para pedidos al por mayor o proyectos por primera vez, se puede organizar asistencia para la puesta en marcha. Los ingenieros pueden guiar el ensamblaje, probar las funciones hidráulicas y brindar capacitación básica al operador. Para pedidos más pequeños, se suministran manuales detallados e instrucciones en vídeo.

P3: ¿Cuáles son las principales piezas de desgaste de una draga de succión con cortador?
R3: Los dientes del cortador, los revestimientos de la tubería de succión, el impulsor de la bomba y los codos de la tubería de descarga son los elementos de desgaste más comunes. Su frecuencia de reemplazo depende de la dureza del sedimento. Recomendamos mantener un stock de dientes de corte y sellos de tuberías para proyectos continuos.

P4: ¿Se puede diseñar la draga para una distancia de descarga específica?
R4: Sí. El diámetro de la tubería y la altura de la bomba se calculan en función de la distancia horizontal y la elevación vertical requeridas. Para distancias que superen la capacidad de una sola bomba, se pueden agregar estaciones de refuerzo a lo largo de la tubería. El diseño se ajusta durante la etapa de propuesta para garantizar una entrega estable de lechada.

P5: ¿Qué soporte está disponible después del período de garantía?
R5: Una vez finalizada la garantía, continuamos suministrando repuestos y asesoramiento técnico. Para reparaciones o actualizaciones importantes, se puede organizar el servicio en el sitio mediante una tarifa. Los clientes también pueden enviar fotos o videos para el diagnóstico remoto de problemas operativos.
