Draga de succión de arena a chorro

Las dragas de succión de arena Jet de Qingzhou Mingxu Supply Chain Co., Ltd. están diseñadas para la extracción de arena y la eliminación de sedimentos en ríos, lagos, estanques y otros cuerpos de agua poco profundos. El equipo funciona mediante el uso de un chorro de agua a alta presión para aflojar los sedimentos submarinos, después de lo cual una bomba de arena extrae el lodo a través de una tubería hasta la costa o hasta las unidades de procesamiento.

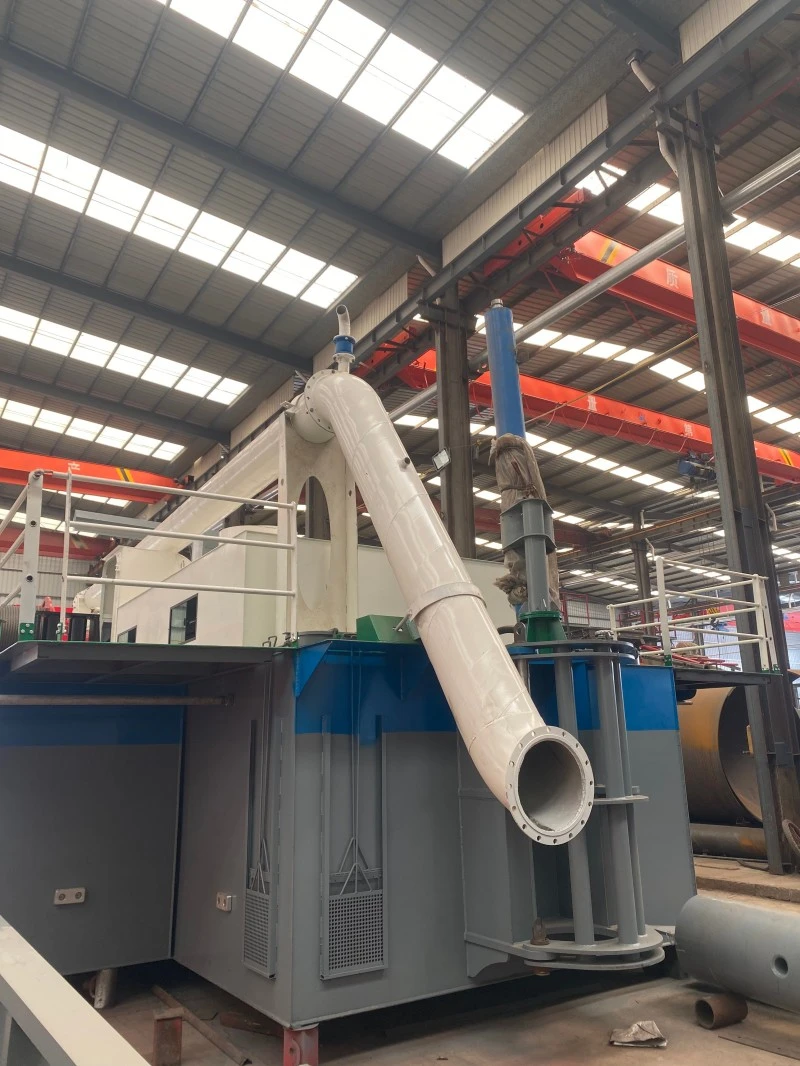

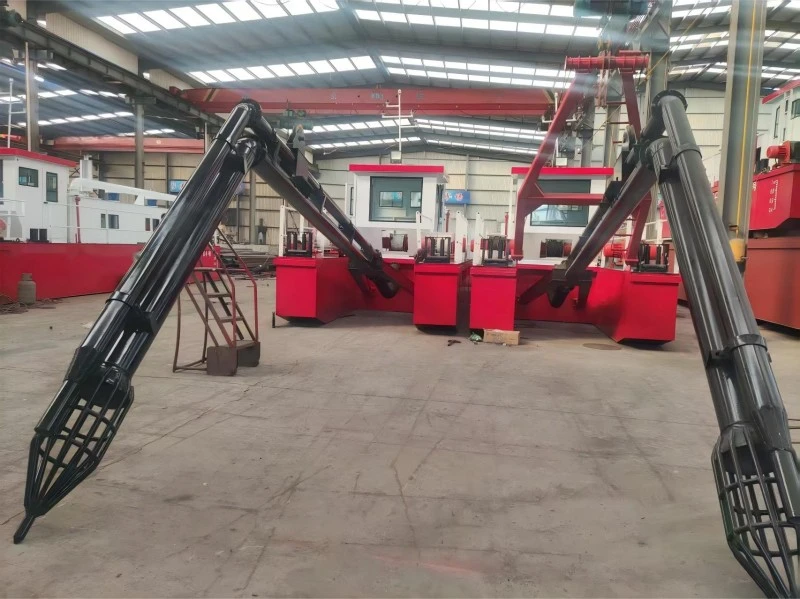

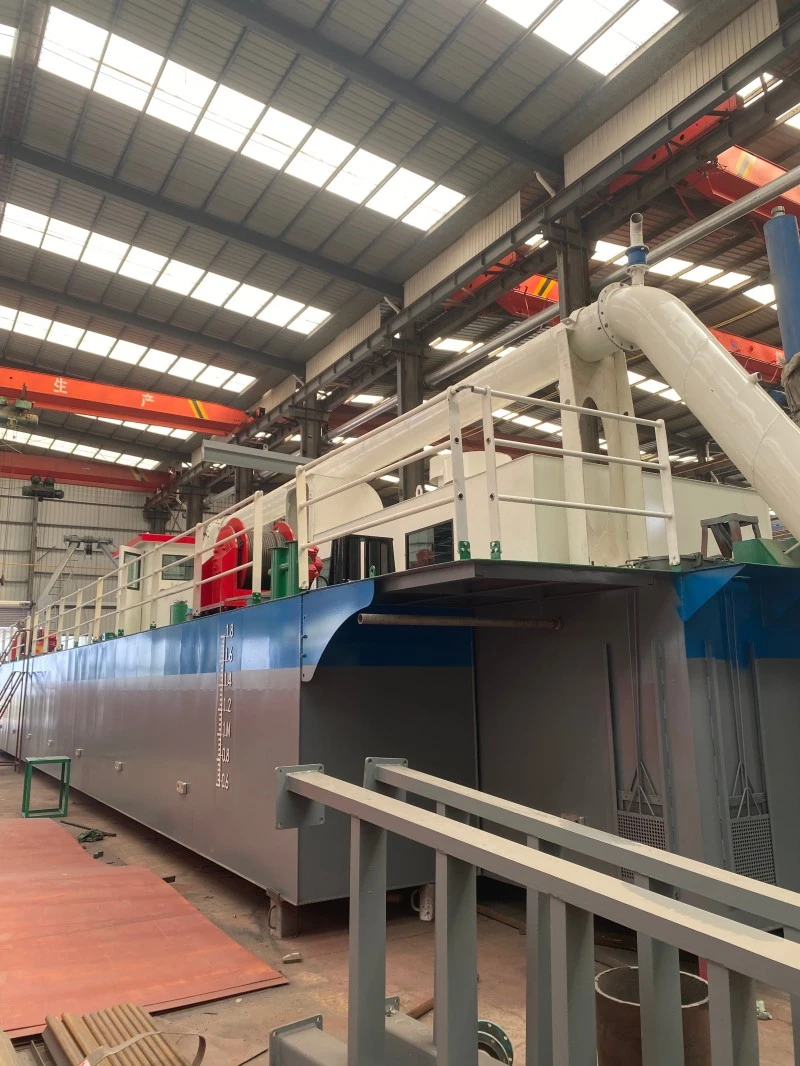

Un diseño de casco dividido con poco calado permite que la draga trabaje en áreas con profundidad de agua limitada. El cabezal de succión y la tubería están construidos con acero espesado resistente al desgaste para soportar condiciones de arena abrasiva. Las dimensiones del casco, la distancia de descarga y la producción de arena se pueden personalizar según los requisitos específicos del proyecto. La empresa también dispone de equipos adecuados para el lavado y cribado de arena.

Aplicaciones típicas

La draga de succión Jet Sand está diseñada para ambientes de aguas poco profundas, incluidos ríos naturales, embalses, estanques de peces, bancos de peces, estanques de sedimentación de relaves y pequeños canales navegables. Las tareas comunes incluyen:

1. Extracción de gravas de río y arena submarina.
2. Eliminación de lodos en estanques y embalses.
3. Dragado de pequeños canales de agua rurales.
4. Separación y recuperación de sedimentos en balsas de relaves.

Cómo funciona

Una vez anclada la embarcación, una bomba de agua a alta presión rocía agua desde el cabezal de succión para romper el lodo y la arena bajo el agua y convertirlos en una lechada. Luego, la bomba de arena crea una presión negativa para extraer la mezcla de arena y agua a través de la tubería. El lodo se descarga a la orilla o a una máquina cribadora, lo que permite la extracción continua de arena y el transporte de material.

Procedimiento operativo

1. Antes de trabajar, revise el casco, las bombas de agua, las tuberías y el sistema de control. Asegure el recipiente y elimine cualquier obstrucción.

2. Primero inicie el sistema de agua a alta presión y luego active la bomba de arena. Ajuste la profundidad del brazo de succión para que llegue a la capa de sedimento.

3. Durante la operación, mueva el recipiente lentamente y ajuste la presión del agua y la profundidad de succión según la concentración de arena.

4. Después del trabajo, detenga la bomba de arena y el sistema de agua a alta presión. Retraiga el brazo de succión, lave la tubería para eliminar el lodo restante y desconecte la fuente de alimentación.

Características clave

1. Capacidad en aguas poco profundas. El casco de poco calado es adecuado para ríos pequeños, estanques de peces y bancos de arena donde las dragas más grandes no pueden operar.

2. Diseño de succión antibloqueo. El chorro de agua a alta presión dispersa los sedimentos antes de la succión, lo que reduce el riesgo de bloqueo de la tubería y ayuda a mantener una producción constante.

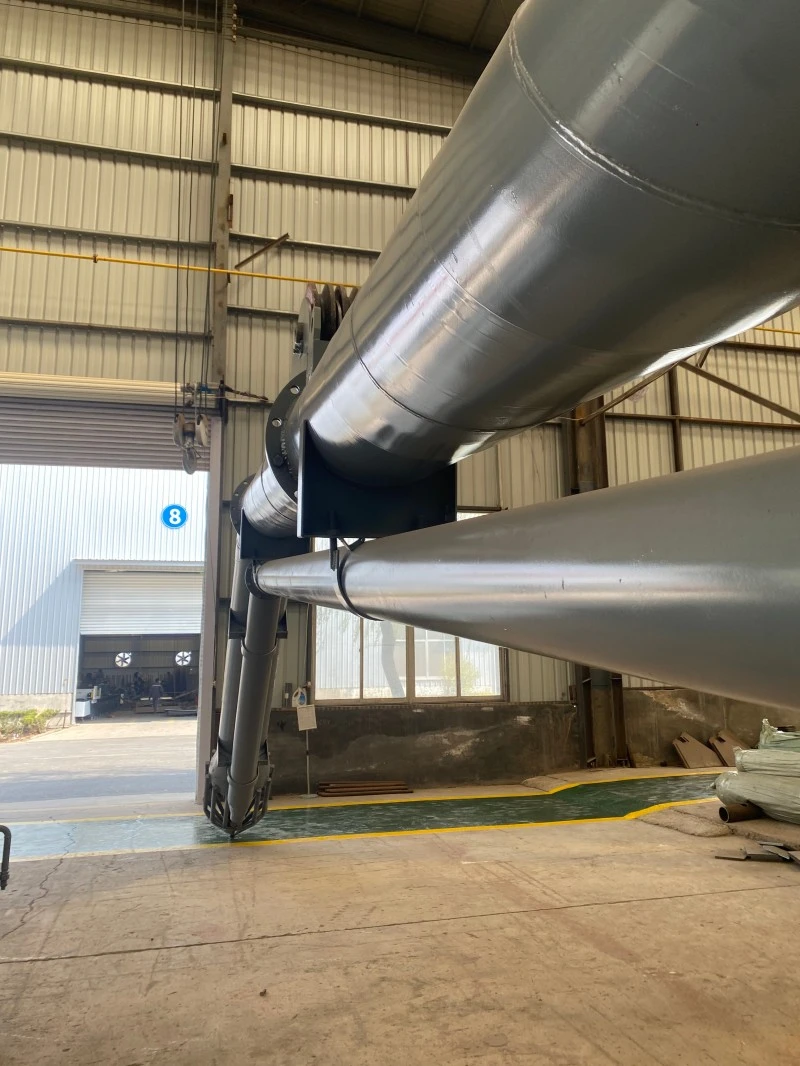

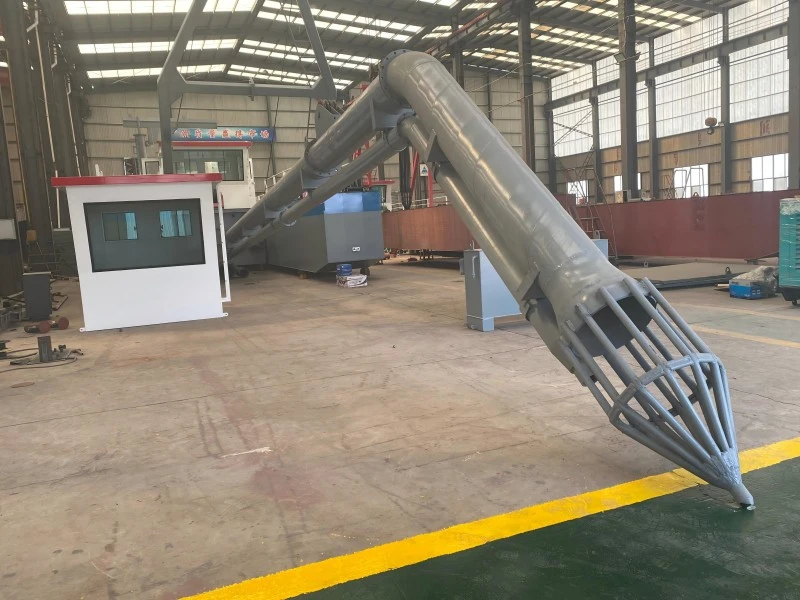

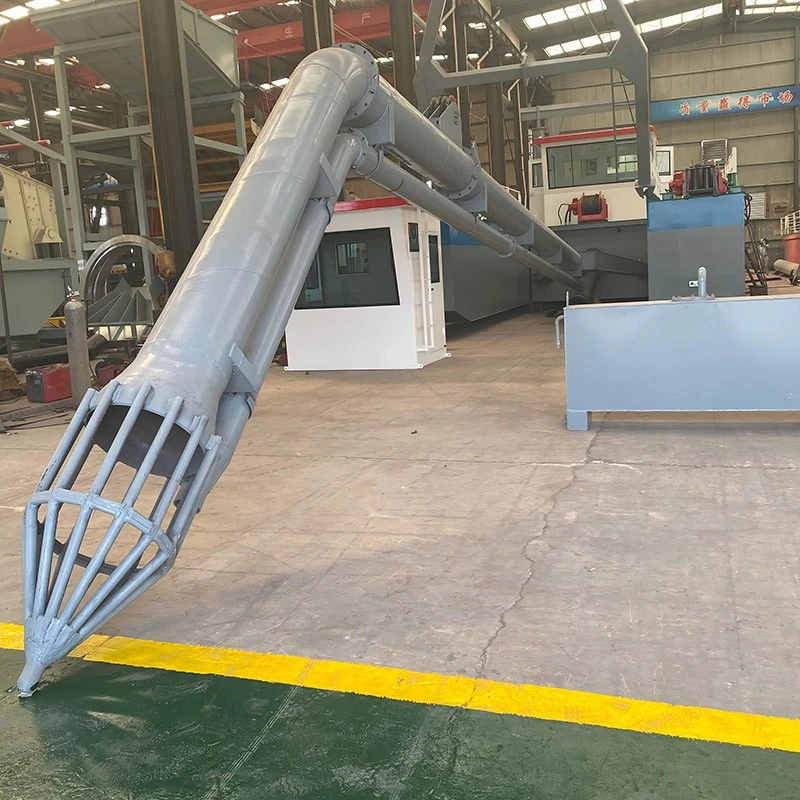

3. Construcción resistente al desgaste. El cabezal de succión y la tubería utilizan acero espesado resistente al desgaste para extender la vida útil en condiciones de arena abrasiva.

4. Control centralizado. La cabina de control permite la operación con una tripulación pequeña, lo que reduce los requisitos de mano de obra.

Opciones de configuración

Soluciones técnicas personalizadas

Coincidencia de producción: La producción de arena está determinada por el caudal de la bomba de dragado y la concentración de sedimentos en la lechada. Para una tasa de producción objetivo, el modelo de bomba y el diámetro del impulsor se seleccionan en función de la curva de rendimiento de la bomba, con ajustes realizados para la gravedad específica del material. La producción real depende de las condiciones del sitio, como la densidad de los sedimentos y la profundidad del agua.

Distancia de descarga y diseño de la tubería: la altura de la bomba requerida se calcula a partir de la longitud horizontal de la tubería, la elevación vertical y las pérdidas por fricción en la tubería. Para distancias de descarga más largas, se aumenta el diámetro de la tubería para reducir la resistencia o se colocan bombas de refuerzo a lo largo de la línea. También se consideran la ruta de la tubería y el método de soporte para evitar bloqueos.

Coincidencia de potencia: El motor o motor eléctrico se dimensiona de acuerdo con la potencia del eje de la bomba, la potencia de la bomba de agua a alta presión y las cargas auxiliares. Se mantiene una reserva de energía para manejar las variaciones en la densidad de la pulpa y evitar la sobrecarga durante el funcionamiento continuo. Los motores diésel se utilizan comúnmente para sitios remotos, mientras que los motores eléctricos están disponibles donde la energía de la red es estable.

Garantía y soporte

La unidad completa está cubierta por 12 meses o 1.000 horas de trabajo, lo que ocurra primero. No se incluyen las piezas de desgaste ni los daños resultantes de errores humanos. Se pueden suministrar piezas de repuesto, y los gastos de envío y mano de obra de instalación correrán a cargo del cliente.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una draga de arena con succión por chorro y una draga de succión con cortador?
R1: Una draga de succión por chorro utiliza chorros de agua a alta presión para aflojar los sedimentos, lo cual es adecuado para arena suelta y limo en aguas poco profundas. Una draga de succión con cortador utiliza un cabezal de corte giratorio y es mejor para materiales más duros o compactados, y puede trabajar en aguas más profundas.

P2: ¿Se puede transportar la draga en contenedores estándar?
A2: El diseño de casco dividido permite separar las secciones principales para el transporte por carretera o en contenedores. Se proporcionan instrucciones de desmontaje y reensamblaje, y el método de envío exacto se puede confirmar según el destino.

P3: ¿Qué tipo de mantenimiento se requiere durante el funcionamiento continuo?
R3: Las inspecciones periódicas deben cubrir el estado de desgaste del cabezal de succión y la tubería, la holgura del impulsor de la bomba y las conexiones del sistema hidráulico o eléctrico. El lavado diario de la tubería después del trabajo ayuda a prevenir la acumulación de sedimentos. Para proyectos de larga duración, se deben tener en el lugar piezas de desgaste de repuesto, como boquillas de aspiración y codos de tubería.
