Equipos de lavado de arena y grava para minería

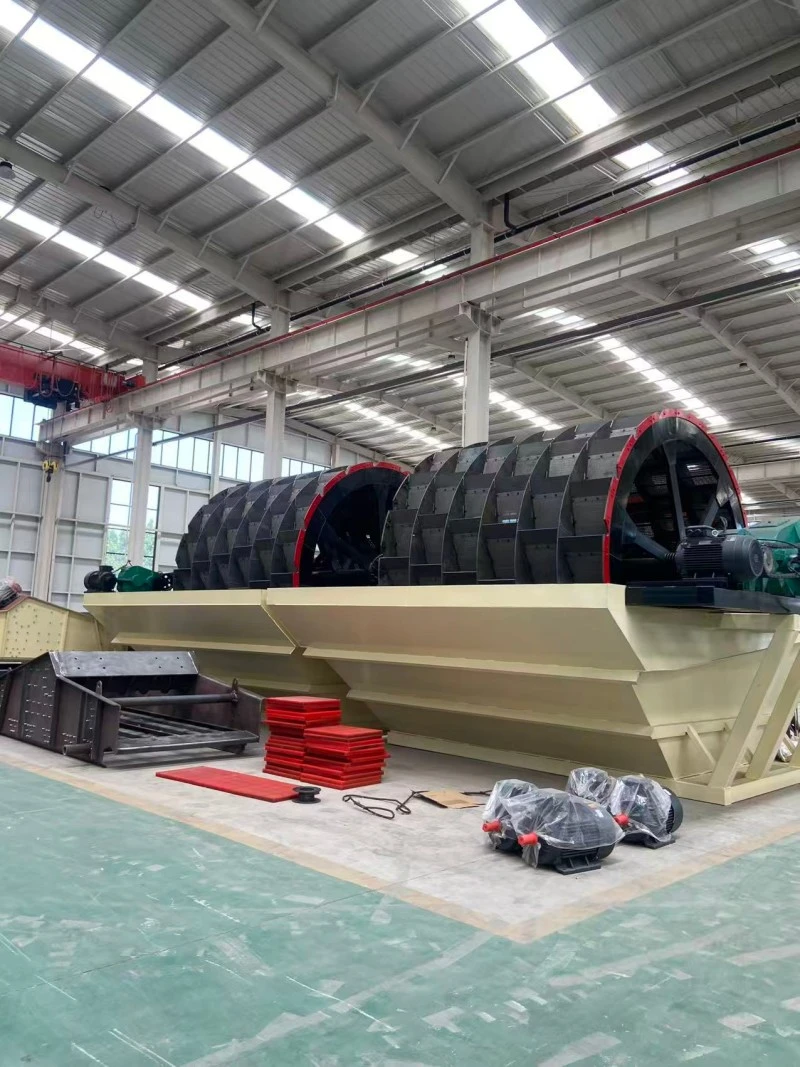

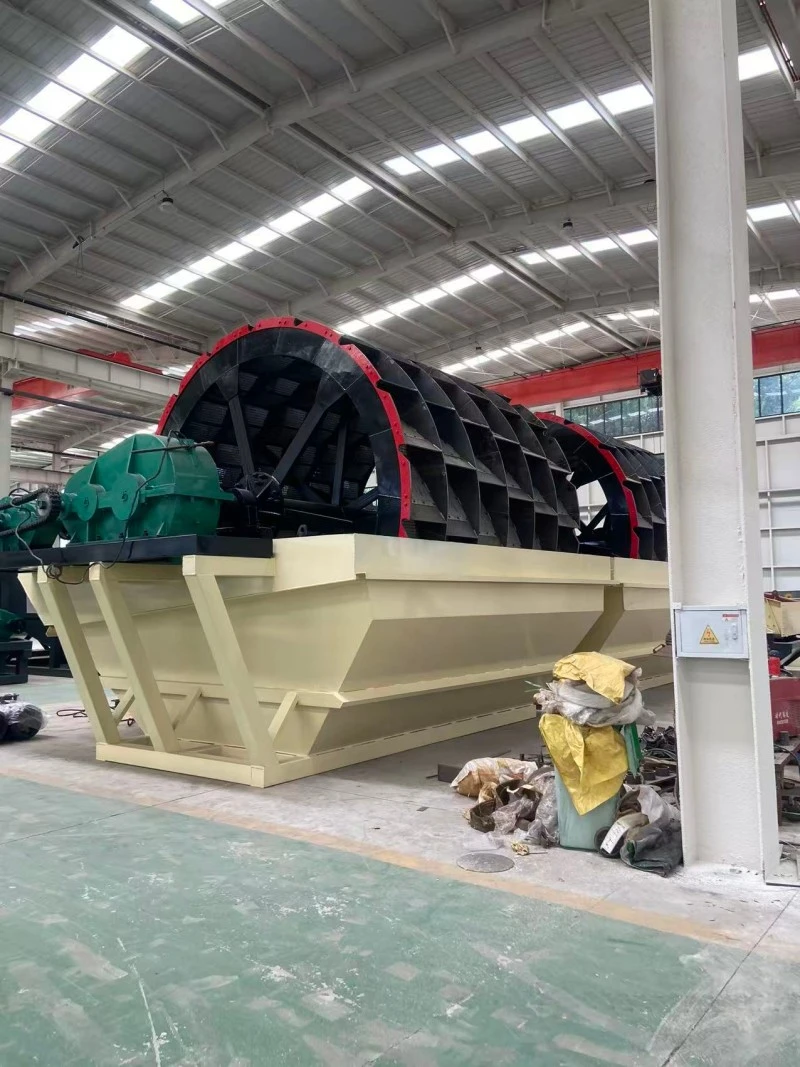

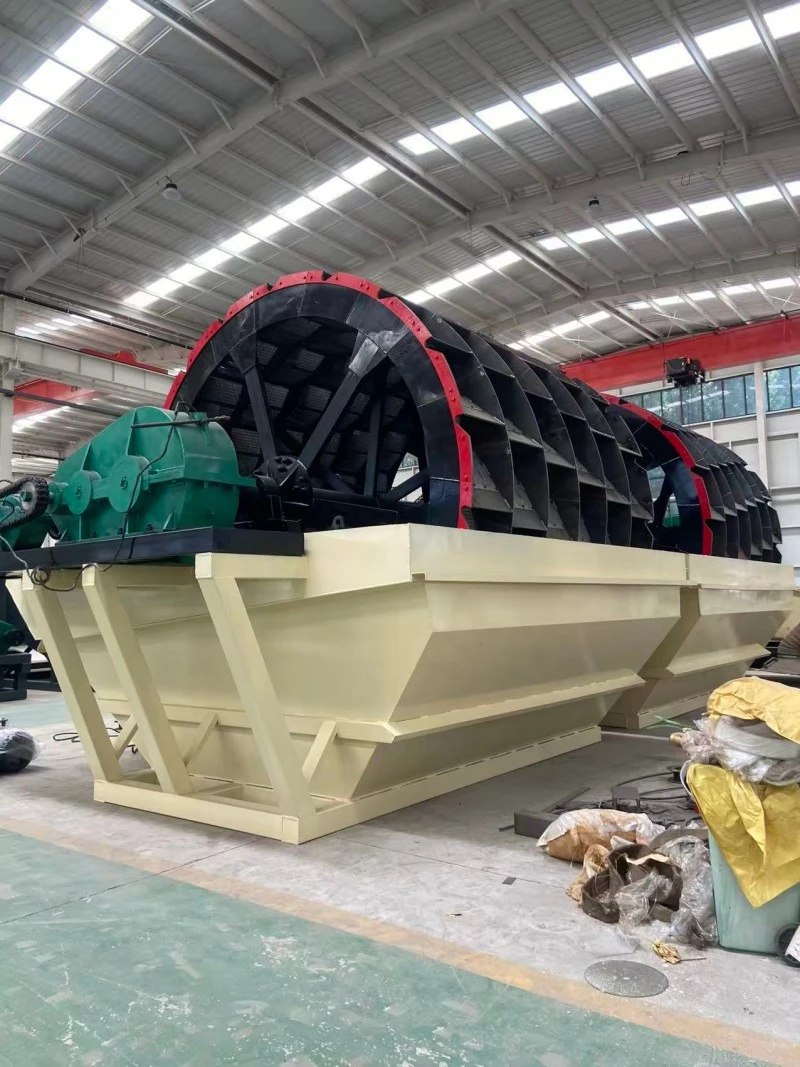

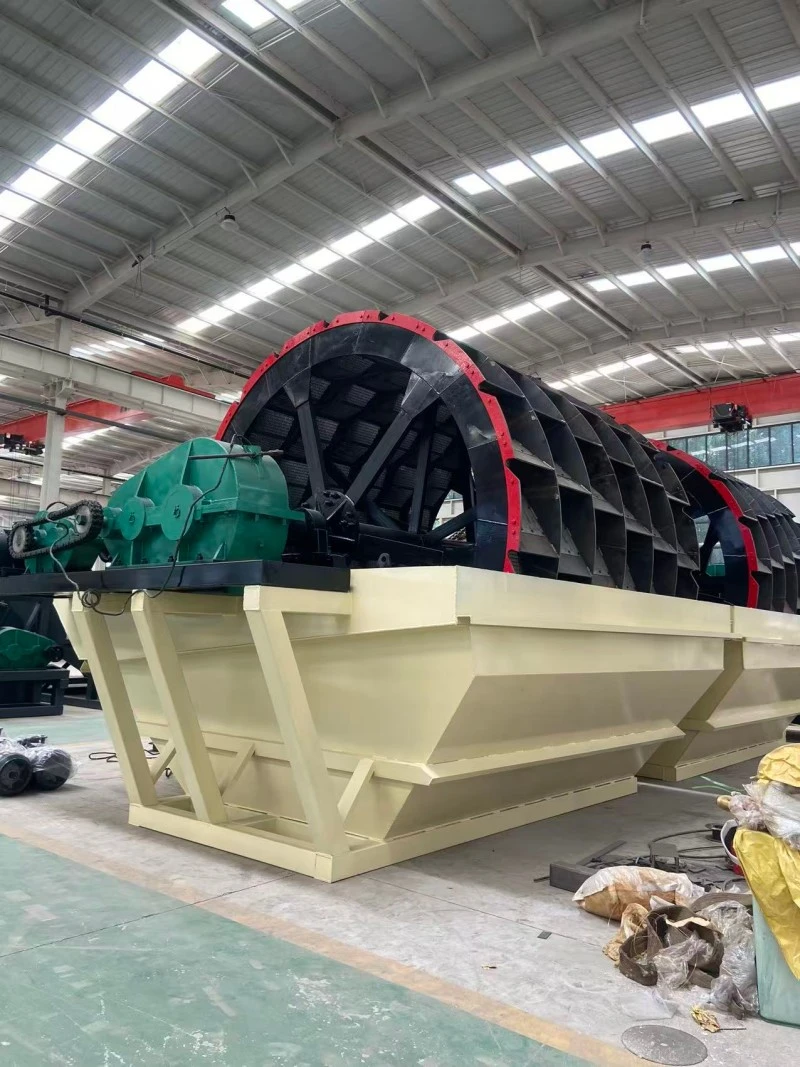

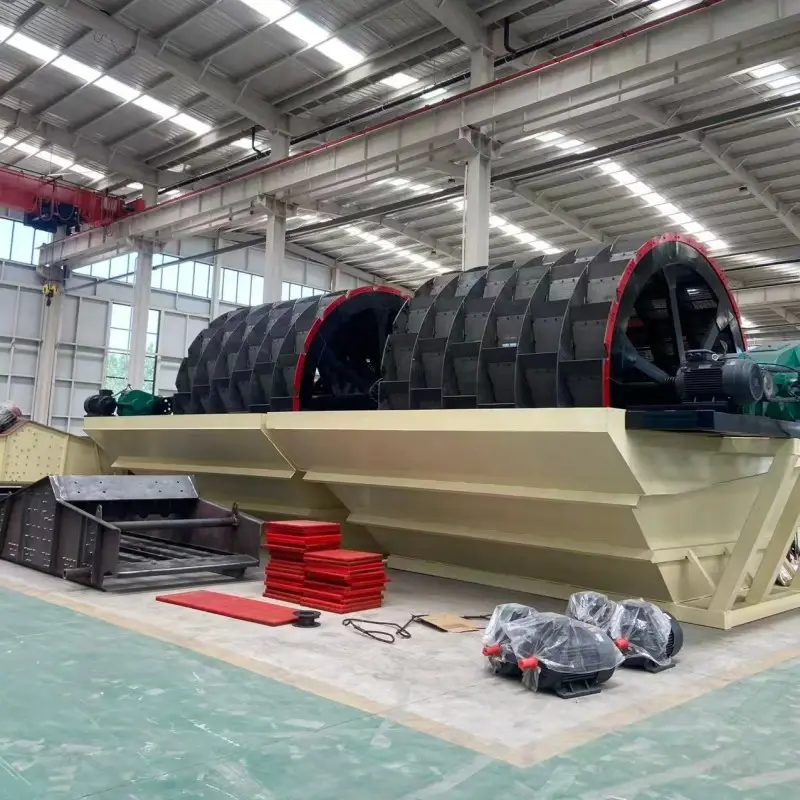

Diseñado para su uso en líneas de producción de agregados de arena, el equipo de lavado de arena y grava para minería suministrado por Qingzhou Mingxu Supply Chain está diseñado para limpiar arena manufacturada, guijarros de río, piedra caliza y relaves mineros. La máquina combina un tanque de agua profundo ampliado con dos filas de cubos con ruedas de gran diámetro resistentes al desgaste para separar el lodo, el polvo de piedra y otras impurezas de la arena.

El marco está construido con acero al carbono espesado y las superficies internas están protegidas por placas de revestimiento de aleación resistentes al desgaste. Un reductor de alta resistencia impulsa los cangilones con ruedas y el diseño ayuda a mantener baja la pérdida de arena fina durante el funcionamiento continuo. La unidad está disponible para compra al por mayor en plantas de arena y estaciones de mezcla de concreto.

Especificaciones técnicas

Características de diseño

1. Cucharones de dos ruedas para mayor capacidad. Los cucharones de dos ruedas funcionan simultáneamente, lo que proporciona un mayor rendimiento que los diseños de una sola rueda y admite líneas de producción de arena de tamaño mediano a grande.

2. Separación efectiva del lodo. El tanque de agua profundo permite un remojo total y una fricción continua entre las partículas de arena, lo que ayuda a desalojar el lodo y el polvo de piedra con mayor profundidad que las configuraciones de tanque poco profundo.

3. Reducción de la pérdida de arena fina. El fondo del tanque incluye una zona de sedimentación donde los cubos con ruedas capturan y recogen las partículas finas de arena en lugar de descargarlas con el agua desbordada.

4. Construcción duradera. Los cubos de las ruedas y las placas de revestimiento están fabricados con aleaciones resistentes al desgaste y el bastidor está hecho de acero al carbono espesado para extender el ciclo de reemplazo de los componentes principales.

5. Sistema de conducción estable. El reductor de servicio pesado ofrece un par constante con baja vibración, lo que contribuye a reducir las tasas de falla y el consumo de energía durante ciclos de producción prolongados.

6. Configuración personalizable. El diámetro de la rueda, las dimensiones del tanque y la potencia del motor se pueden ajustar para adaptarse al espacio disponible y al objetivo de producción del sitio del cliente.

Separación de agua de lodo y retención de arena fina

Durante el proceso de lavado, el lodo y el polvo de piedra se dispersan en el agua y se conducen a través del vertedero de desbordamiento. El fondo del tanque tiene forma para crear un área de sedimentación de bajo flujo donde las partículas finas de arena se depositan y son recogidas por los cangilones de ruedas giratorias. Esta configuración limita la pérdida de arena fina que de otro modo saldría con las aguas residuales, mejorando la tasa general de recuperación de arena. El diseño también permite que el agua del proceso sea recirculada después de asentarse en un estanque o unidad de tratamiento de agua separada, lo que reduce el consumo de agua dulce para operaciones en regiones con escasez de agua.

Personalización y adaptación del sitio

El equipo de lavado de arena y grava para minería se puede configurar para que coincida con la capacidad de producción deseada y el diseño físico del sitio. El diámetro del cucharón de ruedas, el ancho del tanque y la potencia motriz se seleccionan de acuerdo con la tasa de alimentación esperada y los requisitos de lavado. Para operaciones de alta capacidad, se pueden instalar varias lavadoras en paralelo o la unidad se puede combinar con cribas de deshidratación, sistemas de recuperación de arena fina y cintas transportadoras para formar un circuito de lavado completo. Se pueden proporcionar diagramas de flujo de proceso y dibujos de diseño durante la etapa de planificación para ayudar a los clientes a integrar el equipo en su línea de producción existente.

Proceso de lavado

El tanque de agua se llena con agua limpia antes de la operación. El agregado de arena cruda ingresa al tanque y queda completamente empapado. Impulsados ​​por el motor y el reductor, los dos grandes cangilones con ruedas giran lentamente y sus cuchillas resistentes al desgaste agitan y levantan el material continuamente. La arena roza consigo misma en el agua, desprendiendo barro y polvo de piedra, que son arrastrados por el rebosadero. La arena limpia se levanta mediante cubos giratorios y se descarga sobre una cinta transportadora. La trampa de sedimentos en el fondo del tanque ayuda a retener la arena fina durante este proceso, completando el ciclo de lavado, remoción de lodo y nivelación.

Instrucciones de funcionamiento

1. Antes de arrancar: revise el motor, la cadena de transmisión y las placas de revestimiento en busca de daños. Retire los residuos del tanque y llénelo con agua limpia hasta el nivel requerido.

2. Puesta en marcha: haga funcionar la máquina sin carga durante un breve período para confirmar el funcionamiento normal. Comience a alimentar el material sólo después de que no se observen ruidos o vibraciones anormales.

3. Operación: Mantenga una alimentación constante del material y ajuste el suministro de agua de acuerdo con el contenido de lodo de la alimentación. Inspeccione periódicamente los cangilones de las ruedas y la salida de desbordamiento durante la producción.

4. Apagado: Primero deje de alimentar, luego enjuague el lodo restante del tanque antes de apagar la máquina y el suministro de agua. Desconecte la energía después de que la máquina se haya detenido por completo.

5. Seguridad: Manténgase alejado de los cangilones con ruedas giratorias durante la operación. Corte siempre la energía antes de realizar trabajos de mantenimiento o inspección.

Aplicaciones típicas

1. Producción de arenas manufacturadas: lavado y depuración de la arena producida mediante trituración para eliminar el polvo de piedra y el lodo, mejorando la calidad final de la arena.

2. Plantas dosificadoras de concreto: limpieza de arena y agregados antes de su uso para mantener la resistencia y consistencia del concreto.

3. Construcción de carreteras y puentes: lavado de áridos para proyectos de autopistas, carreteras nacionales, puentes y túneles.

4. Extracción de arena de río: separación de sedimentos e impurezas de la arena extraída de río.

5. Procesamiento auxiliar minero: remoción de lodos y purificación de relaves de mineral triturado.

6. Reciclaje de residuos sólidos: lavado de residuos de construcción triturados y restos de material pétreo para su reutilización.

7. Plantas procesadoras de piedra: limpieza de piedra triturada y losas para cumplir con los requisitos de venta de materiales de construcción.

Garantía y soporte

La estructura principal y los componentes motrices están cubiertos por una garantía de 12 meses o 1.000 horas de trabajo, lo que ocurra primero. Los elementos de desgaste, como las palas del cucharón de ruedas y las placas de revestimiento, no están incluidos. Se pueden suministrar piezas de repuesto; Los costos de envío e instalación son responsabilidad del cliente.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre una lavadora de arena de una sola rueda y una de dos ruedas?
R1: Una lavadora de arena de dos ruedas tiene dos cubos de ruedas que trabajan en paralelo, lo que aumenta la capacidad de lavado para el mismo espacio. Generalmente se selecciona para líneas de producción medianas y grandes donde se requiere un mayor rendimiento. Una sola unidad de rueda puede ser suficiente para operaciones más pequeñas.

P2: ¿Cómo se controla la pérdida de arena fina en esta máquina?
R2: El fondo del tanque de agua incluye una estructura de trampa de sedimentos que permite que la arena fina se asiente y sea recolectada por los cubos con ruedas en lugar de fluir con el agua desbordada. La tasa real de recuperación de arena fina depende de las características del material de alimentación y de la configuración del flujo de agua.

P3: ¿Qué mantenimiento se requiere para el funcionamiento continuo?
R3: Los controles diarios incluyen inspeccionar las palas del cucharón de ruedas en busca de desgaste, monitorear el nivel de aceite del reductor y limpiar la salida de desbordamiento para evitar obstrucciones. El tanque de agua debe lavarse periódicamente para eliminar el lodo sedimentado. Se deben tener hojas de repuesto y placas de revestimiento en el sitio para tiradas de producción largas.

P4: ¿Puede la lavadora alimentar material con un contenido de lodo muy alto?
R4: Sí, el tanque de agua profundo y el diseño de doble rueda son adecuados para alimentar con un contenido de lodo de moderado a alto. Sin embargo, para arcilla extremadamente pegajosa, se puede recomendar un tamizado previo o una fregadora por desgaste antes de la etapa de lavado para evitar una carga excesiva en los cangilones de ruedas.

P5: ¿Se puede configurar la máquina para diferentes dimensiones del sitio?
R5: Sí. El diámetro del cucharón de ruedas, el ancho del tanque y la potencia del motor se pueden ajustar durante la etapa de pedido para adaptarse al espacio disponible y al volumen de producción esperado. Para instalaciones más grandes, se pueden disponer varias lavadoras en paralelo o combinarlas con cribas de deshidratación y transportadores.
